進口電液換向閥的內控、外控、內泄、外泄是在什么場合下使用的呢？
德益恩機電http://www.hyford-filling.com.cn進口電液換向閥的內控、外控、內泄、外泄是在什么場合下使用的呢？大蘭液壓告訴您不同的控制方式與泄油方式可通過閥上堵頭的設置進行切換。
電液換向閥的內控、外控、內泄、外泄是在什么場合下使用的呢？大蘭液壓告訴您不同的控制方式與泄油方式可通過閥上堵頭的設置進行切換。
電液換向閥控制油x可以取自主油路的P口（內控），也可以另設獨立油源（外控）。
對于高壓液壓系統（P壓力高），為防止換向沖擊，控制油x不能取自主P口，要另設壓力較低的獨立油源，即采用外控式。
采用外控時，獨立油源的流量不得小于主閥******通流量的15％，以保證換向時間要求。
對于低壓液壓系統（P壓力低），控制油x可以取自主油路的P口，即采用內控式。
用內控時，主油路必須保證最低控制壓力（0.3～0.5MPa)。
電磁閥的回油y可以單獨引出（外泄），也可以在閥體內與主閥回油口T溝通，一起排回油箱（內泄）。
對于主閥回油口T壓力高的系統，為防止T背壓過高導致先導閥回油y也過高，引起主閥換向阻力過大，回油y要與T隔開，單獨回油箱，即采用外泄式。
對于回油口T壓力低的系統，回油y可與T溝通，采用內泄式。
電液換向閥的內控、外控、內泄、外泄是在什么場合下使用的呢？大蘭液壓告訴您不同的控制方式與泄油方式可通過閥上堵頭的設置進行切換。
電液換向閥控制油x可以取自主油路的P口（內控），也可以另設獨立油源（外控）。
對于高壓液壓系統（P壓力高），為防止換向沖擊，控制油x不能取自主P口，要另設壓力較低的獨立油源，即采用外控式。
采用外控時，獨立油源的流量不得小于主閥******通流量的15％，以保證換向時間要求。
對于低壓液壓系統（P壓力低），控制油x可以取自主油路的P口，即采用內控式。
用內控時，主油路必須保證最低控制壓力（0.3～0.5MPa)。
電磁閥的回油y可以單獨引出（外泄），也可以在閥體內與主閥回油口T溝通，一起排回油箱（內泄）。
對于主閥回油口T壓力高的系統，為防止T背壓過高導致先導閥回油y也過高，引起主閥換向阻力過大，回油y要與T隔開，單獨回油箱，即采用外泄式。
對于回油口T壓力低的系統，回油y可與T溝通，采用內泄式。

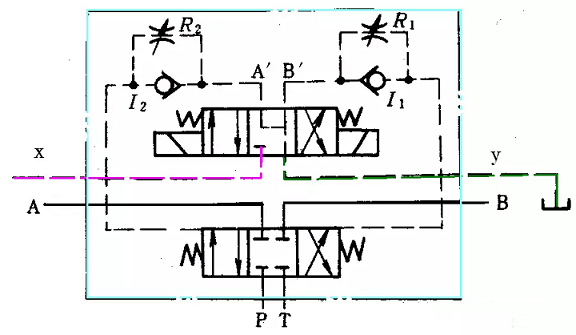

下圖所示為外控外泄式電液換向閥油路，此類閥用于高壓系統同時主回油路壓力（背壓）較高的場合。

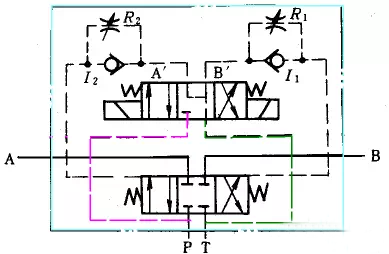

下圖所示為內控內泄式電液換向閥油路，此類閥用于低壓系統同時主回油路壓力（背壓）較低的場合。
下圖所示為內控內泄式電液換向閥油路，此類閥用于低壓系統同時主回油路壓力（背壓）較低的場合。

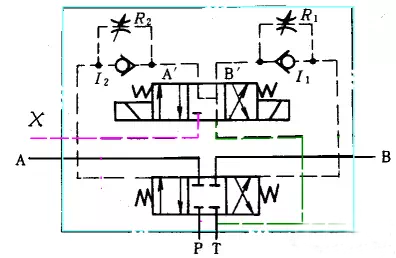

下圖所示為外控內泄式電液換向閥油路，適用于高壓系統同時主回油路壓力（背壓）較高的場合。
